Hastelloy B2

       江苏沪溢金属材料有限公司自创建以来,始终坚持“品质、顾客为先、诚信经营、合作共赢”的经营宗旨,以“求真务实、变革创新”的企业精神,以“诚信为本、专业服务”的服务理念。我们热诚欢迎全国各地新老客户来人来电洽谈业务!

      公司自成立至今发展迅速是各大钢厂的一级代理商,多次被评选为优秀代理和优秀合作单位。公司逐步开拓国外业务,为了更好的服务于客户,组建了专业外贸团队,为客户解决一站式的钢材出口业务。

更多
Hastelloy B2
材料牌号:Hastelloy B-2哈氏合金
美国牌号:UNS N10665
德国牌号:W.Nr.2.4617

一、 Hastelloy B2(N10665,2.4617)哈氏合金概述:

 Hastelloy B2(N10665,2.4617)哈氏合金是一种抗腐蚀、固溶态的镍钼合金。
1、Hastelloy B2(N10665,2.4617)哈氏合金具有以下特性:
(1)、控制铁元素和铬元素在最低含量,阻止β相Ni4Mo的生成。
(2)、对还原环境的优异的耐腐蚀性。
(3)、极好的抗中等浓度硫酸和许多非氧化性酸腐蚀性。
(4)、很好的抗氯离子还原应力腐蚀开裂性(SCC)。
(5)、优秀的耐各种有机酸腐蚀的能力
2、Hastelloy B2(N10665,2.4617)哈氏合金化学成分:
C≤Si≤Mn≤P≤S≤Cr≤Ni≥Mo≥Cu≤
                0.02                0.10                1.00                0.04                0.03                1.00                余                26.0-30.0                -
其他N≤Al≤Ti≤Fe≤Co≤V≤Nb≤Nb≤
                -                -                -                2.0                1.00                -                -                -
3、Hastelloy B2(N10665,2.4617)哈氏合金物理性能:
(1)密度:ρ=9.2g/cm3
(2)熔化温度范围:1330~1380℃
温度 ℃比热容 J/Kg K热导率 W/m K电阻率 μΩcm弹性模量 KN/mm2膨胀系数 10-6/K
                0                373                 137                218
                20                377                11.1                137                217
                93
                100                389                12.2                138                213                10.3
                200                406                13.4                138                208                10.8
                204
                300                423                14.6                139                203                11.1
                316
                400                431                16.0                139                197                11.4
                427
                500                444                17.3                141                191                11.6
                538
                600                456                18.7                146                184                11.8
                649
                700                   176
3、Hastelloy B2(N10665,2.4617)哈氏合金机械性能:
以下是相应规格固溶处理态的Hastelloy B-2性能,其他特殊规格材料的特殊性能取决于特定的应用场合。
产品尺寸mm屈服强度 RP0.2 N/mm2屈服强度 RP1.0 N/mm2抗拉强度 Rm N/mm2延伸率A5%硬度HB
                板带材/冷轧                ≤5                340                380                755                40                250
                板材/热轧                5-65
                棒材                 325                370                745
                管材                 340                360                755
4、Hastelloy B2(N10665,2.4617)哈氏合金室温下最小机械性能值:
                形式                屈服强度RP0.2 N/mm2                屈服强度RP1.0 N/mm2
                100                200                300                400                100                200                300                400
                板材、薄板                315                285                270                255                355                325                310                295
                管材
                棒材、锻件                300                275                255                240                340                315                300                285

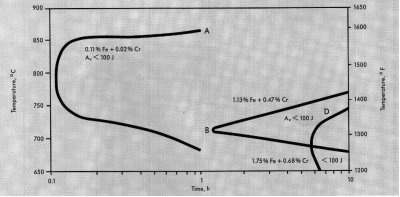

5、Hastelloy B2(N10665,2.4617)哈氏合金时间-温度-敏化曲线:


6、Hastelloy B2(N10665,2.4617)拉伸试验最大允许应力值(ASME UNF-23.3,SB 333):
                温度℃                最大允许应力N/mm2
                ①                ①②
                38
                93
                100                190                190
                149
                200                190                190
                204
                260
                300                188                188
                316
                371
                400                180                180
                427
                ① 公制值取决于插补参数 ② 条件应力值


7、Hastelloy B2(N10665,2.4617)合金条件应力值:
在允许变形量略大的应用中,可以选择相应温度下最高达90%屈服强度值的较大的条件应力值。由于永久性的应变发生,这些应力会导致尺寸的变化,因此建议不要用于法兰和密封连接件。
8、Hastelloy B2(N10665,2.4617)合金金相结构:Hastelloy B-2为面心立方晶格结构。                                                       通过控制铁和铬含量在最小值,降低了加工脆性,阻止了在700-870℃见Ni4Mo相的析出。
9、Hastelloy B2(N10665,2.4617)合金耐腐蚀性:
镍钼合金B-2的碳、硅含量极低,降低了焊接热影响区碳和其它杂质相的析出,因此其焊缝也具有足够的抗腐蚀性。合金B-2在还原性介质中具有很好的抗腐蚀性,如各种温度和浓度的盐酸溶液。在中等浓度的硫酸溶液(或者含有一定量的氯离子)中也具有很好的抗腐蚀性。同时也能用于醋酸和磷酸环境。合金材料只有在适宜的金相状态和纯净的晶体结构时才能具有最好的耐腐蚀性。新开发的Hastelloy B-4与Hastelloy B-2相比,除了具有相同的抗一般腐蚀和晶间腐蚀性能外,进一步提高了抗应力腐蚀开裂的性能,同时抗敏化性也提高了。
二、Hastelloy B2(N10665,2.4617)哈氏合金应用范围:
Hastelloy B-2在化学、石化、能源制造和污染控制领域中有着广泛的应用,尤其是在硫酸、盐酸、磷酸、醋酸等工业中。若应用于特殊领域,请咨询材料供应商。
三、Hastelloy B2(N10665,2.4617)哈氏合金加工和热处理:
1、Hastelloy B2(N10665,2.4617)哈氏合金加热:

(1)、在热处理之前及热处理过程中应始终保持工件清洁和无污染,这一点非常重要。
(2)、在加热过程中不能接触硫、磷、铅及其它低熔点金属,否则会损害合金的性能,使Hastelloy B-2变脆。应注意清除诸如标记漆、温度指示漆、彩色蜡笔、粉笔、润滑油、各种液体及油污、燃料等污渍。
(3)、燃料中的含硫量越低越好,天然气和液化石油气中的硫的总含量应少于0.1%,城市煤气中硫的含量最多不超过0.25g/m3,燃油中硫含量应少于0.5%。
(4)、炉气必须洁净并以微还原性为宜,应避免炉气在氧化性和还原性之间波动,加热火焰不能直接烧向工件。
(5)、应尽量快地加热至要求的温度。
2、Hastelloy B2(N10665,2.4617)哈氏合金热加工:
(1)、Hastelloy B-2的热加工温度范围1160℃~900℃,冷却方式为水淬。
(2)、为保证最佳的防腐性能,热加工后应进行退火。
(3)、热加工时,工件应直接加入已升温的热处理炉。
3、Hastelloy B2(N10665,2.4617)哈氏合金冷加工:
(1)、冷加工需在固溶退火态进行。
(2)、Hastelloy B-2的加工硬化率大于奥氏体不锈钢,因此需要对加工设备进行相应调整。在冷加工过程中应有中间退火。
(3)、若冷轧变形量大于15%,则在使用前需要对工件进行固溶处理。
4、Hastelloy B2(N10665,2.4617)哈氏合金热处理:
(1)、Hastelloy B-2的固溶处理温度范围是1060℃~1080℃。
(2)、对于厚度大于1.5mm的材料推荐采用冷却方式为水淬或快速空冷以保证最好的耐腐蚀性能。
(3)、在所有热处理过程中,应注意遵守前述的必须保持工件清洁的事项。
5、Hastelloy B2(N10665,2.4617)哈氏合金去氧化物:
(1)、Hastelloy B-2的表面氧化物、氧化色和焊缝周围的焊渣的附着性比不锈钢强,推荐使用细晶砂带或细晶砂轮进行打磨。
(2)、酸洗前,用喷砂处理或小心打磨把氧化物打碎。
(3)、使用HNO3/HF混合酸进行适当的时间和温度酸洗。由于合金对氧化介质的敏感性,合金的重量可能会损失,并且伴随较多的含氮气体生成。
6、Hastelloy B2(N10665,2.4617)哈氏合金机加工:
Hastelloy B-2应在退火之后进行机加工,由于材料的加工硬化率较高,因此宜采用比加工低合金标准奥氏体不锈钢低的切削速度和重进刀进行加工,才能切入冷作硬化的表层下面。
四、Hastelloy B2(N10665,2.4617)哈氏合金焊接:
1、Hastelloy B-2合金能采用钨电极保护气体焊(GTAW/TIG)或者在特定环境下采用气体保护电弧焊(SMAW/MMA)。 待焊接的材料应为退火态,去除氧化皮、油污和各种标记印痕,焊缝两边母材的宽约25mm 的区域必须打磨至光亮金属。Hastelloy B-2的热导率低于钢铁,采用单V-型焊接接口时,角度应为70°,并采用低热量输入,层间温度不超过120℃。氧化色可以在焊缝还热的时候刷除。有些应用中需要焊后热处理来消除残余应力,提高抗应力腐蚀开裂性能。为得到最佳的耐腐蚀性能,推荐采用氩弧焊,即钨电极惰性气体保护焊GTAW。
2、Hastelloy B-2合金焊接填充金属:通常选用的填充金属:焊丝:ERNiMo-7,焊条: ENiMo-7。只有使用这种焊接电极才能避免碳、硅的析出或使析出最少。如下图:
五、Hastelloy B2(N10665,2.4617)品种规格与供应状态:
1、品种分类:公司可生产各种规格的Hastelloy B2无缝管、Hastelloy B2钢板、Hastelloy B2圆钢、Hastelloy B2锻件、Hastelloy B2法兰、Hastelloy B2圆环、Hastelloy B2焊管、Hastelloy B2钢带、Hastelloy B2丝材及配套焊材。
2、交货状态:无缝管:固溶+酸白,长度可定尺;板材:固溶、酸洗、切边;焊管:固溶酸白+RT%探伤,锻件:退火+车光;棒材以锻轧状态、表面磨光或车光;带材经冷轧、固溶软态、去氧化皮交货;丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。

上一页:Hastelloy C
下一页:Hastelloy B
